Laminované gumové ložisko pro dálniční mosty.
Laminované gumové ložisko s listem PTFE/M-PTFE spojené s elastomerem pro silniční mosty.
Laminované gumové ložisko je tvořeno vulkanizací a lepením více vrstev gumových listů s tenkými ocelovými destičkami. Má dostatečnou vertikální tuhost, aby spolehlivě přenesl reakční sílu nástavby na mola a opěry. Má také dobrou elasticitu, aby se přizpůsobila rotaci konce paprsku a má relativně velkou smykovou deformační kapacitu, aby splňovala horizontální posun nástavby.
Vrstva polytetrafluorethylenu (PTFE) s tloušťkou 2 mm až 3 mm je přilepena k povrchu výše uvedeného laminovaného gumového ložiska a poté se vyrobí laminované gumové ložisko s PTFE. Kromě toho, že má vertikální tuhost a elastickou deformaci, může být schopnost nést vertikální zatížení a přizpůsobit se rotaci konec paprsku, v důsledku nízkého tření koeficientu destičky PTFE, konec paprsku může volně sklouznout na povrchu desky PTFE a vodorovné posun není omezeno. Je zvláště vhodný pro použití mostů se středním a malým zatížením a velkým množstvím posunu.
Vrstva polytetrafluorethylenu (PTFE) s tloušťkou 2 mm až 3 mm je přilepena k povrchu výše uvedeného laminovaného gumového ložiska a poté se vyrobí laminované gumové ložisko s PTFE. Kromě toho, že má vertikální tuhost a elastickou deformaci, může být schopnost nést vertikální zatížení a přizpůsobit se rotaci konec paprsku, v důsledku nízkého tření koeficientu destičky PTFE, konec paprsku může volně sklouznout na povrchu desky PTFE a vodorovné posun není omezeno. Je zvláště vhodný pro použití mostů se středním a malým zatížením a velkým množstvím posunu.
1, klasifikujeme je podle strukturálních typů takto:
1), obyčejná laminovaná gumová ložiska se přizpůsobují expanzi a přemístění tělesa paprsku spoléháním na vlastní smykovou deformaci.

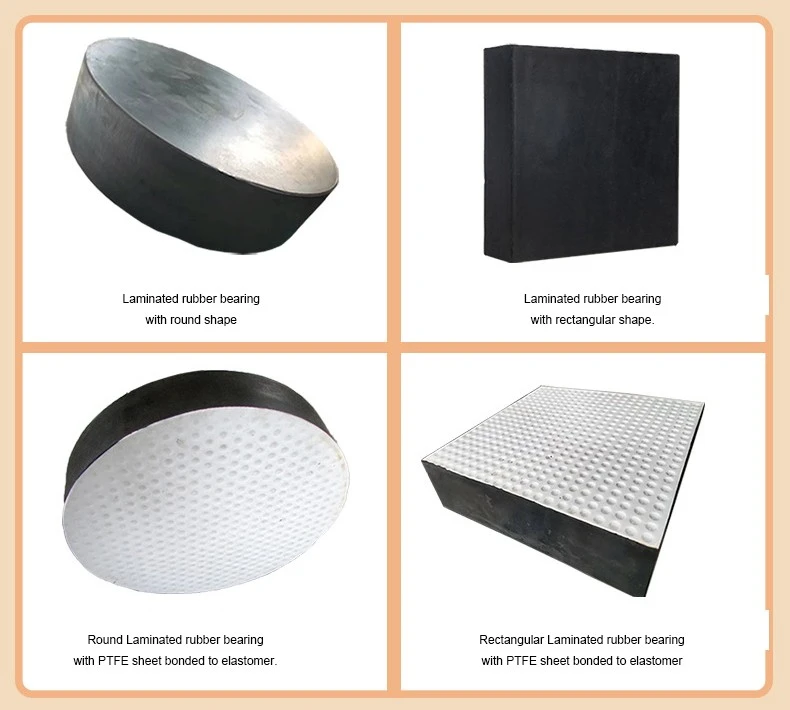

GJZ obdélníkové laminované gumové ložisko.
Gyz Circular-Shaep Laminované gumové ložisko.
2), laminovaná gumová ložiska s PTFE/M-PTFE listu spojenou s Elatomerem se přizpůsobí posunutí těla paprsku spoléháním na relativní sklouznutí mezi listem PTFE a deskou z nerezové oceli a množství posunu je velké.
Kruhové laminátové ložisko Gyzf4 s listu PTFE/M-PTFE;
Gjzf4 pravoúhlé laminované gumové ložisko s listem PTFE/M-PTFE.
3), pokud jde o uniformitu přenosu síly, je sférická koruna série laminovaných gumových ložisek pro mosty zjevně lepší než běžná laminovaná gumová ložiska. Mohou účinně a spolehlivě přenést zatížení nástavby do mola můstků a výrazně zlepšit nepříznivé jevy, jako je excentrický tlak a dutiny generované během instalace ložisek. Vyznačují se vhodnými pro mosty se složitými rozvrženími, jako jsou šikmé mosty, zakřivené mosty, zkosené mosty a zakřivené mosty.
2, použitelný rozsah laminovaných gumových ložisek:
Laminovaná gumová ložiska jsou vhodná pro mosty s rozpětím méně než 30 metrů a relativně malým posunem. Různé rovinné tvary jsou použitelné pro různé struktury rozpětí můstků. Obdélníková ložiska se používají pro ortogonální mosty; Kruhová ložiska se používají pro zakřivené mosty, zkosené mosty a mosty s válcovými molami.
Laminovaná gumová ložiska PTFE (polytetrafluorethylen) jsou vhodná pro mosty s velkým množstvím posunu ve strukturách, jako jsou mosty s dlouhým rozpětím, vícestupňové kontinuální mosty, jednoduše podporované nepřetržité desky atd. Aplikace pravoúhlých a kruhových gumových ložisek typu PTFE jsou stejné jako u kaučukových ložisek obdélníkových a kruhových běžných desek.
Jsou klasifikovány podle příslušné teploty různých typů gumy takto:
1. Neoprenový guma:
Použitelné teploty se pohybuje od +60 stupně do -25 stupně.
2. Přírodní guma:
Použitelné teploty se pohybuje od +60 stupně do -40 stupně.
3. Ethylen Propylen Diene Monomer (EPDM) Rubber: použitelné teploty se pohybuje od +60 stupně do -45 stupně.
3, struktura produktů:
4, požadavky mechanického vlastnictví laminovaného gumového ložiska:
|
Položka |
Index |
|
|
Konečná tlaková síla RU (MPA) |
Větší nebo rovnající se70 |
|
|
Naměřený kompresní elastický modul E1(MPA) |
E±E×20% |
|
|
Měřený smykový elastický modul G1(MPA) |
G±G×15% |
|
|
Měřeno smykový elastický modul po stárnutí g2(MPA) |
G1±G1×15% |
|
|
Měřená tangenská hodnota úhel rotace Tanθ |
Betonový most |
Větší nebo rovna 1/300 |
|
Ocelový most |
Větší nebo rovna 1/500 |
|
|
Měřený koeficient tření (UF) mezi povrchem desky TPFE adeska z nerezové oceli (Když je přidán silikonový tuk) |
Menší nebo rovné0.03 |
|
5, výběr laminovaných gumových ložisek:
Při výběru plaminovaných gumových ložisek by měla maximální ložiska ložisek odpovídat reakční síle na molových molach a přípustný rozsah odchylky by měl být s výhodou ± 10%.
Pro zakřivené, sklonené, zkosené a široké mosty jsou výhodně vybrána gumová ložiska typu kruhové desky. U inženýrství dálničních mostů se pro použití nedoporučuje sférická korunovační ložiska nebo šikmá ložiska.
Pokud podélný sklon mostu není větší než 1%, mohou být gumová ložiska typu destičky přímo nainstalována na mola, ale měla by být zvážena požadovaná tloušťka v důsledku vlivu podélného svahu. Pokud je podélný sklon větší než 1%, měly by být přijaty zabudované ocelové destičky, betonové polštářky nebo jiná opatření k vyrovnání dna paprsku, aby se zajistilo, že ložiska budou instalována vodorovně. Gumová ložiska typu destičky by měla být zkontrolována a vypočtena v souladu s příslušnými předpisy JT/T 4-2019 a lze je použít až po kontrole a výpočtu splněné stanovené požadavky.
PTFE smykové gumové ložiska by měla být instalována vodorovně. Skidská deska PTFE ložiska nesmí být nastavena na dno ložiska a deska z nerezové oceli ve styku s skluzavkou PTFE nesmí být nastavena na polštářové kameny molo mola a opěrky.
Poznámka: Výše uvedený standard je čínský standard.
